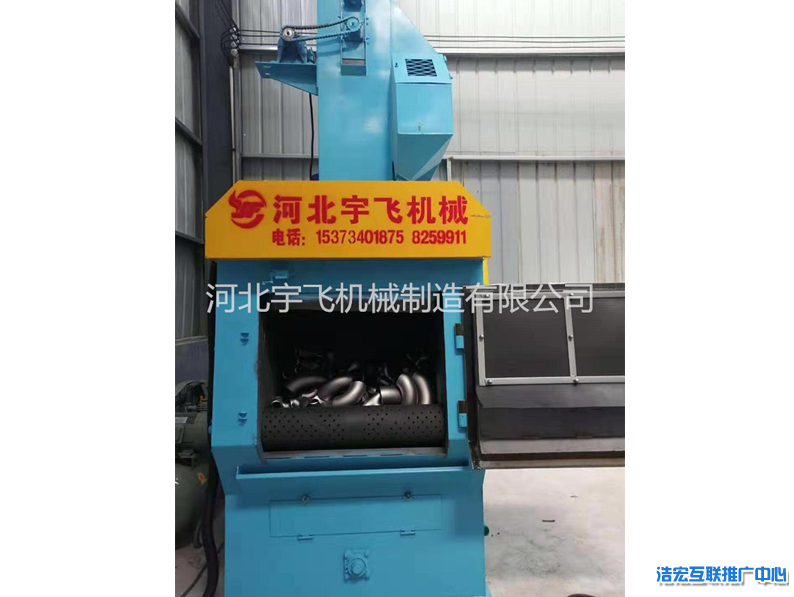

履带式抛丸机
文章作者:宇飞机械 上传时间:2016-08-16

 履带式抛丸机属于抛丸机的一种产品,其利用高速回转的叶轮,将弹丸抛向滚筒内连续翻转的工件上,达到清理的目的。

该抛丸机适合对各行业中的小小型铸件、锻件、冲压件等进行抛丸除锈、去除氧化皮和表面强化,特别适用于不怕碰撞的零件的表面清理及强化。铸件经过抛丸清理,加工面便于下道机械加工工序,不但可节省加工时间,而且可保护机床和刀具不受损坏;非加工面涂漆后,经久不脱,提高产品使用寿命和外观质量。

履带式抛丸清理机工作原理:在清理室中用加料机构加入不超过规定数量的工件。机器启动后,工件被滚筒带动翻转,同时由抛丸机抛出的高速弹丸形成弹丸束,均匀地打击在工件表面上,使其得到清理。抛丸清理完毕后,通过反转履带,即可将工件从滚筒内卸出到卸料机构上,故该抛丸机特别适合集成到自动化生产线上。 抛出的弹丸及砂粒经钢履带的间隙或橡胶履带上的小孔,流入底部的钢板网过筛,经螺旋输送器送入提升机内,再到分离器中进行分离。粉尘由风机吸送到除尘器中过滤,清洁空气排入大气中,布袋上的灰尘经反吹旋喷落入除尘器底部的集尘箱中,用户可定期清除,废砂由废料管流出以便回用。丸砂混合物由回用管收回进入室体,待分离器分离后再回用,干净的弹丸经由供丸系统的电磁供丸闸门进入抛丸机再次抛打工件。

产品名称:履带式抛丸清理机

产品技术参数:

名 称

履带式抛丸清理机

履带式抛
丸清理机

履带式抛丸清理机

型号

技术参数

Q326C

Q3210

Q15GN

滚筒直径 mm







滚筒内长 mm







端盘直径 mm

φ 600

φ 1000

φ 1092

工作容积 m3

0.11

0.4

0.43

工件单重 kg

10

30

227

工件尺寸 mm

L=600

L=900

L=1000

装载量 kg

200

600

1362

抛丸量 kg/min

100

250

480

抛丸器功率 KW

5.5

15

30

提升量 t/h

8

16

30

分离量 t/h

8

16

30

总通风量 m3/h

2000

3500

5300

总功率 KW

9.97

24.57

41.8

机器外型尺寸(长×宽×高)mm

1300×1210×3450

1620×1780×4980

4597×3262×5709
